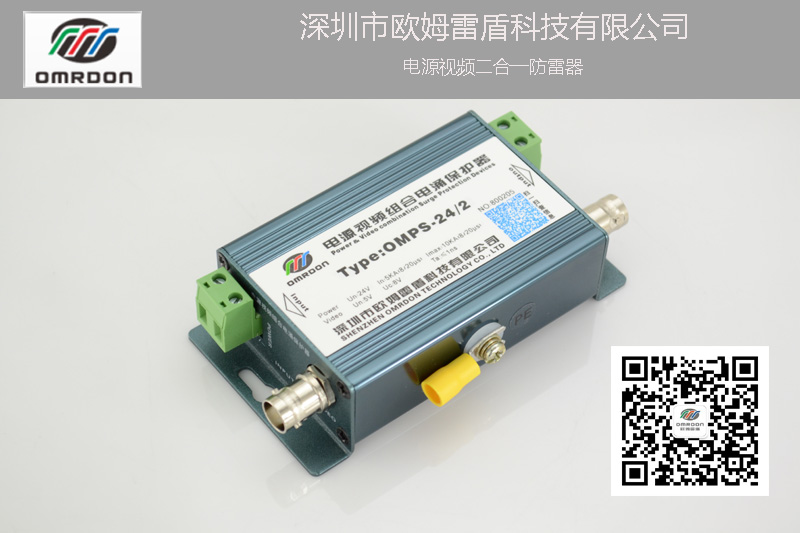

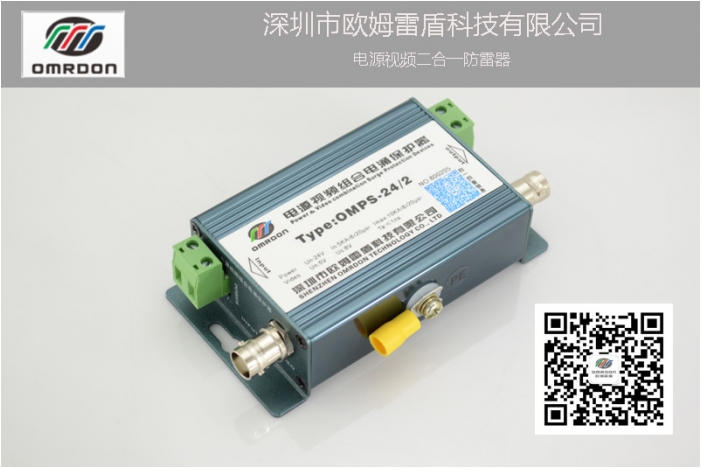

OMPS-24/2電源視頻二合一防雷器 浪涌二合一防雷器-
24V電源視頻二合一防雷器又叫24V浪涌保護器是專業防雷器生產廠家深圳歐姆雷盾經過國家安全認證的產品，是依據IEC和GB標準設計，主要用于各類高清網絡攝像機（HD Network Camera）電源和網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器
| 名稱 | OMPS-24/2二合一防雷器 | |
| SPD類別 | 復合型SPD | |
| SPD功能 | 具有限壓、限流功能 | |
| 型號 | OMPS-24/2 | |
| 類型 | 電源 | 視頻 |
| 標稱工作電壓Un | 24V | 5V |
| 最大持續運行電壓UC | 36V | 8V |
| 額定負載電流IL | 5A | 2A |
| 標稱放電電流 | 5kA | |
| 最大放電電流 | 10kA | |
| 電壓保護水平 | ≤75V | ≤18V |
| 響應時間ta | ≤25ns | ≤1ns |
| 插入損耗Ae | —— | ≤0.5dB |
| 接口類型 | 端子+BNC | |
| 失效指示 | 綠色:正常 熄滅:失效 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |
| 工作溫度環境 | -40℃…+85℃ | |
| 安裝方式 | 墻面固定或水平固定（放置） | |
| 外形尺寸 | 110*57*27mm | |
| 外殼材料 | 鋁合金 | |
| 外殼保護等級 | IP20 | |
| 測試標準 | GB18802.1 GB/T 18802.21 | |
電源視頻二合一防雷器安裝方法：
1、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。
2、二合一防雷器串聯安裝在攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后直接接地。
3、BNC視頻線接法:直接使用同軸連接線的BNC公母頭卡接即可。
4、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器
5、線路端子接法（電源部分）：電源兩端分別對應接“L/+”“N/-”。
